Unser MAGIRUS während der BAUPHASE

und was daraus geworden ist !!



Hier einige grobe DETAILS und BILDER

über die RESTAURIERUNG/AUSBAU/UMBAU

 eines



MAGIRUS DEUTZ 170 D 11



&



LAK II





VERBAUTE ARBEITSSTUNDEN CA. 6000 !!









KAUF- UND ABHOLTAG 2007

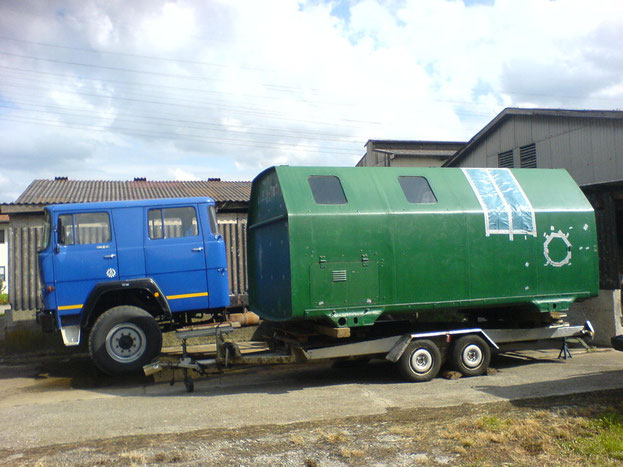

MAGIRUS und LAK II



DIE ERSTE KONFRONTATION !!



Wir sind gespannt auf das

Ergebnis !!







SO SOLL ER WERDEN !!



UNSER NEUES ZUHAUSE !!



GRÜN SAGT MAN,

IST DIE FARBE DER HOFFNUNG !



DIE SOLLTE

MAN BEI SOLCH EINEM PROJEKT

NIE VERLIEREN !!



DA KOMMT EINIGES

AN ARBEIT AUF UNS ZU !

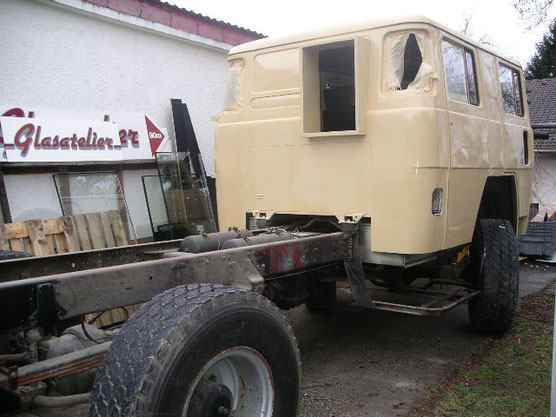

DURCHSTIEG

VON DER WOHNKABINE

INS FAHRERHAUS



ANFERTIGUNG DER WECHSELBRÜCKE (DREIPUNKT-LAGERUNG)



HINTERE TRAVERSE

MIT HALTERUNG

FÜR DIE AUSZIEHBARE

TERRASSE



AUSZIEHBARE TERRASSEN-

KONSTRUKTION

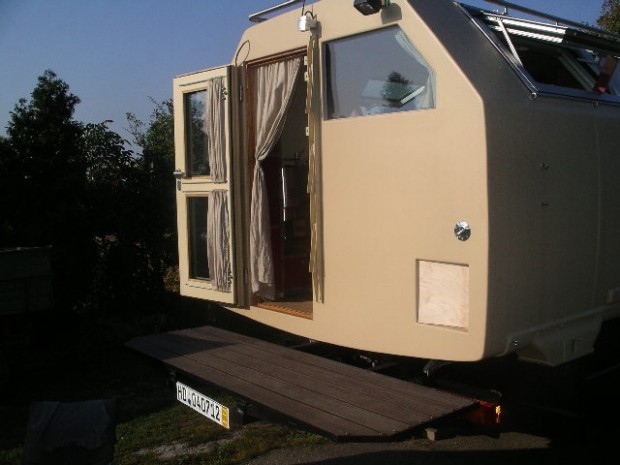

FERTIGE TERRASSE

IM AUSGEZOGENEN ZUSTAND

BELEGT MIT WETTERFESTEM BANKIRAI-HOLZ



FENSTERVERGRÖßERUNG AM LAK-WOHNKOFFER !!



FEINARBEITEN !!

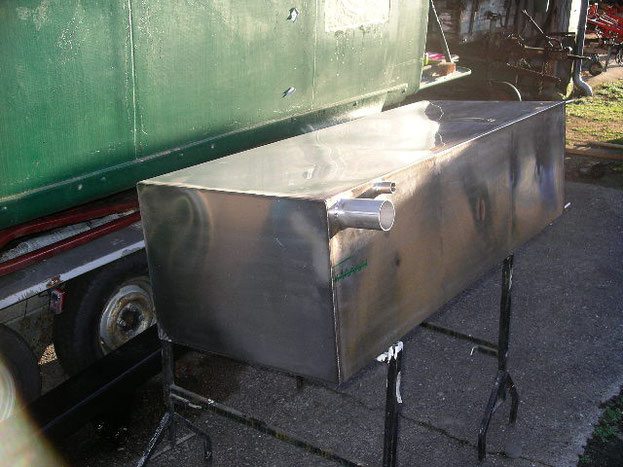

ANGEFERTIGTER 300 LITER EDELSTAHL-WASSERTANK



"FROHE OSTERN"



WIR ISOLIEREN UNSEREN

UNSER NEUES

ZU HAUSE !!

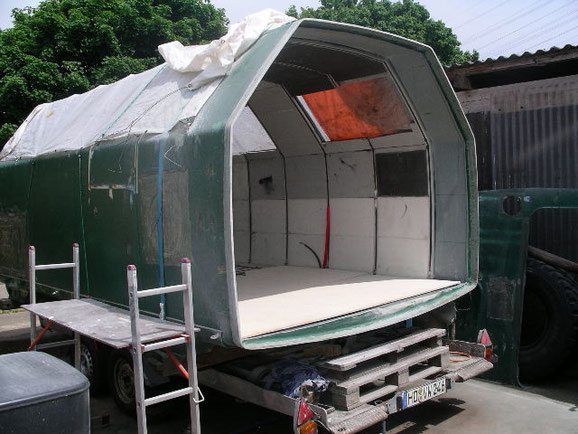

RÜCKWAND KOMPLETT RAUSGETRENNT !!



FERTIGE FENSTERVERGRÖßERUNG

UND ISOLATION



NEUE HINTERWAND

FÜR DEN LAK

AUS WOOD-LIGHT !!

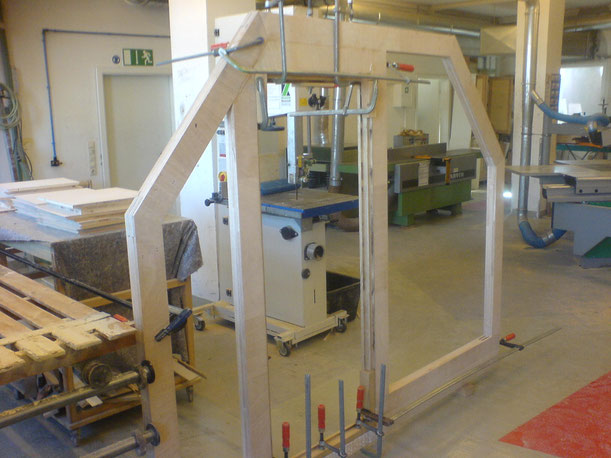

NEU EINGESETZTES,

AUS WOOD-LIGHT VERLEIMTES

GRUNDGERÜST / RÜCKWAND



 FAST FERTIGE RÜCKWAND !!





CHRISTIAN

BEIM VERLEGEN

DER FUßBODEN-HEIZUNG IM LAK !!



FUßBODENHEIZUNG !!



BEKLEBEN DER INNENVERKLEIDUNG (LAK) MIT KUNSTLEDER



DIE NEUEN FENSTER SIND DRIN,

KABEL UND ROHRE VERLEGT

UND DIE WANDVERKLEIDUNG AUS KUNSTLEDER HÄNGT.



ES WIRD ... !!

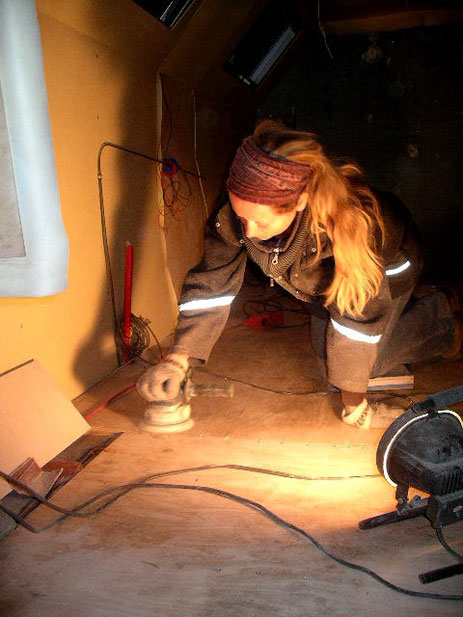

VORBEREITUNG

FÜR DAS LEGEN/VERKLEBEN

DER ECHTHOLZDIELEN !!

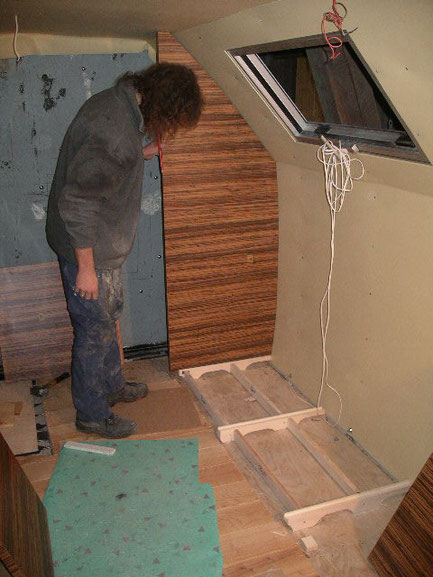

VERLEGEN

DES ECHTHOLZBODENS !



FRISCH LACKIERT



WIR BESCHICHTEN UNSERE MÖBEL

 FÜR DEN INNENAUSBAU SELBST !!



HAB ICH NOCH DEN DURCHBLICK ??

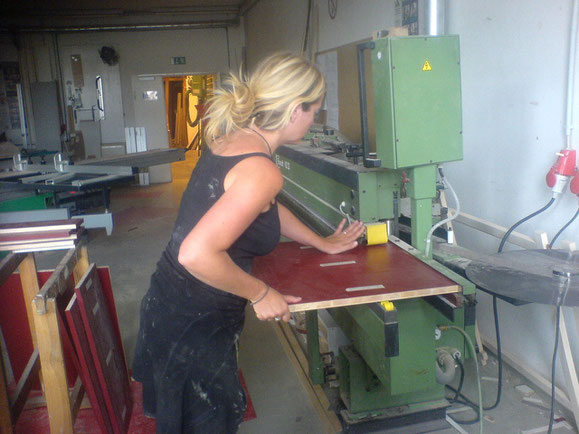

KANTEN ANLEIMEN

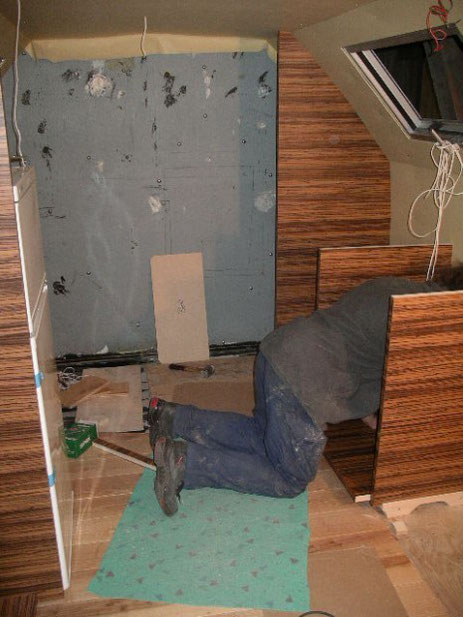

OLAF BEIM SETZEN DES GRUNDGERÜSTS

UND AUFSTELLEN DER ERSTEN SCHRANKSEITENWÄNDE !!

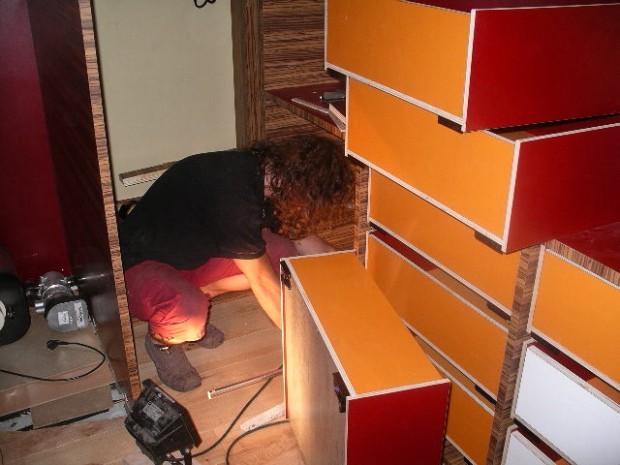

VIELE, VIELE SCHUBLADEN!!



BALD KANN EINGERÄUMT WERDEN !



KLAPPBETT-KONSTRUKTION



GANZ WICHTIG -

KLO-EINWEIHUNG !!

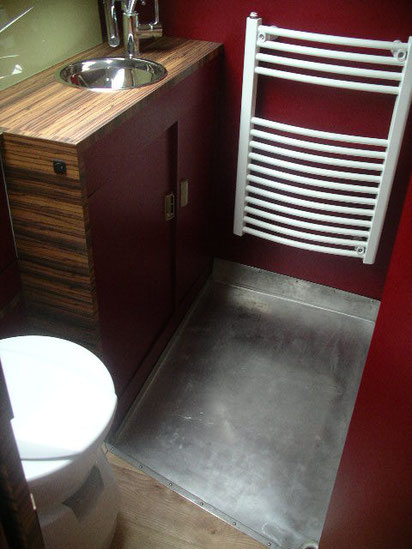

FERTIGE EDELSTAHL-DUSCHWANNE

UND HEIZUNG

(MITTLERWEILE ANGESCHLOSSEN) !!

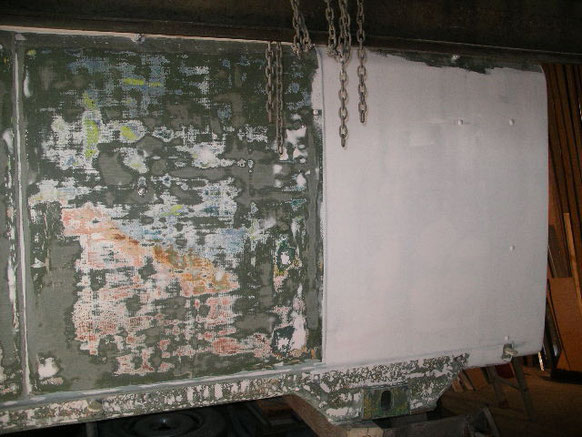

SPACHTELN ... SCHLEIFEN ... GRUNDIEREN !!



SEITENWAND LAK



DER LAK BEKOMMT NEUEN LACK !!



DIE GEROLLTE RÜCKWAND

SCHAUT RICHTIG GUT AUS !!





EDELSTAHLDACHRELING (LAK)

ZUR BEFESTIGUNG DER

SOLAR-PANELS



SICHERHEITSGLASFENSTER:



LEICHT GETÖNT /

UV-SCHUTZBESCHICHTET



6 mm SICHERHEITSGLAS

 AUßEN



4 mm SICHERHEITSGLAS

INNEN



(ANFERTIGUNG NACH EIGENER

VORSTELLUNG)



DER TAG DER WAHRHEIT !



AUS ZWEI MACH EINS !



KOFFER PASST ...



UND WIR KÖNNEN EINZIEHEN

IN UNSER NEUES

ZU HAUSE !!

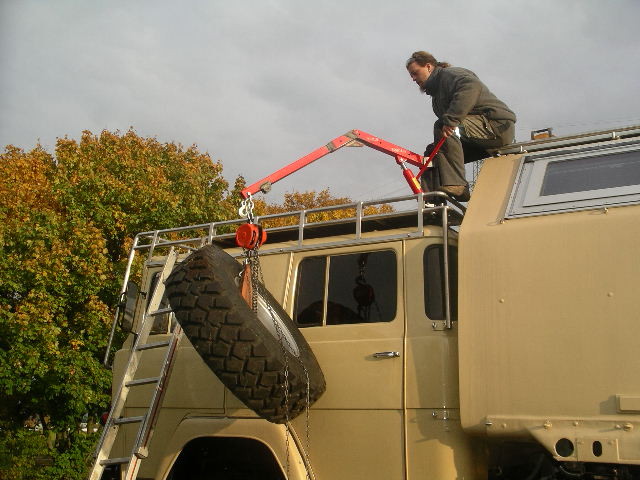

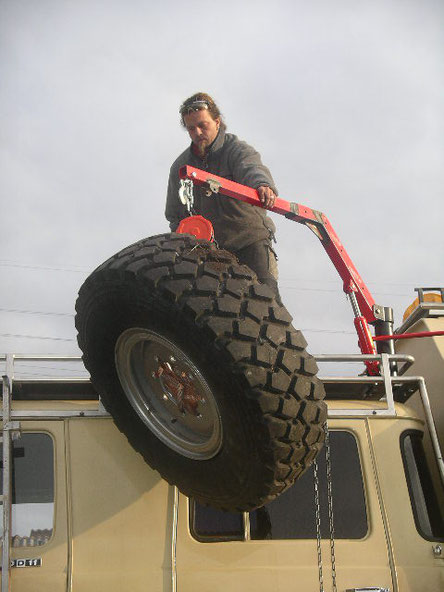

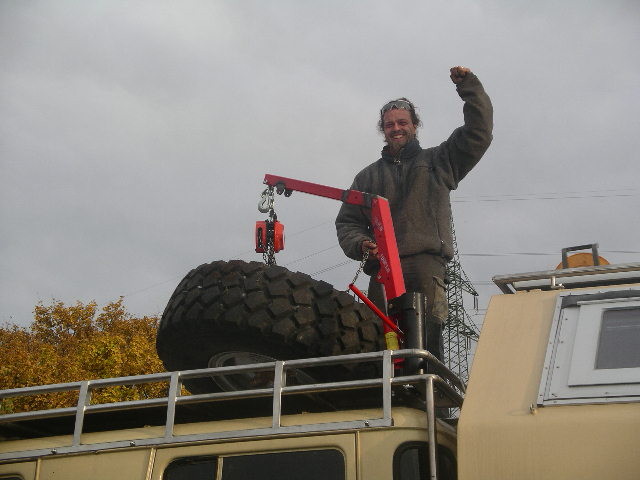

" K R A N - T E S T "







BESTANDEN !!





AUGUST/SEPTEMBER 2009



 FERTIGER AUSBAU/UMBAU DES WOHNKOFFERS (LAK II)







RÜCKWAND FAHRERHAUS / DURCHSTIEG IN DEN WOHNKOFFER /

DOPPELTE TÜREN









TECHNISCHE DATEN





MAGIRUS 170 D 11 / BJ. 80 / EX-THW





- 8,5 LITER HUBRAUM 170 PS



- GEWICHT:  STOLZE 11 TONNEN (IN VOLLEM ZUSTAND)



- DIESEL-TANK-VOLUMEN 730 LITER



- WASSERTANK - VOLUMEN 555 LITER

DAVON: BRAUCHWASSER 455 LITER / TRINKWASSER 100 LITER



- SOLARSTROM 380 WP



- VICTRON WECHSELRICHTER 12 VOLT-220 VOLT



- STROMAGGREGAT



- BEREIFUNG: 14.00 R 20 MICHELIN XZL

(DREITEILIGE FELGEN)



- ZUSÄTZLICHE BLATTFEDERN UND KLÖTZE ZUM HÖHERLEGEN

DES FAHRWERKS



- DREIPUNKTLAGERUNG MIT STABILISATOR

FÜR DEN LAK







LAK II (WOHNKOFFER) - KOMPLETTUM-/AUSBAU





- DIESEL-WASSERSTANDHEIZUNG (WEBASTO)



FUßBODENHEIZUNG



- DIESEL-SCHIFFSÖLOFEN



- KLIMAANLAGE



- DOMETIC KASETTENTOILETTE MIT KERAMIKEINSATZ



- WARMWASSERBOILER



- KÜHLSCHRANK/GEFRIERFACH (ISOTHERM)



- GASBACKOFEN



- 3-FLAMMEN GASHERD



- SICHERHEITS-GLASFENSTER mit UV-FILTER

LEICHT GETÖNT/

6 mm SICHERHEITSGLAS AUßEN/

4 mm SICHERHEITSGLAS INNEN/



(EXTRA ANFERTIGUNG nach eigener Vorstellung)



- MOTORRAD-HALTERUNG

(EIGENE IDEE und KONSTRUKTION)





u.v.m.
